納米導電銅漿、光子燒結后處理設備
科技革新、精益求精、團結合作，以人為本
采用柔性印刷電子技術，結合新型銅基材料，
制造綠色環保印刷電路板
增材制造節約大量原材料，減少碳排放，
整個過程無蝕刻液等污染排放

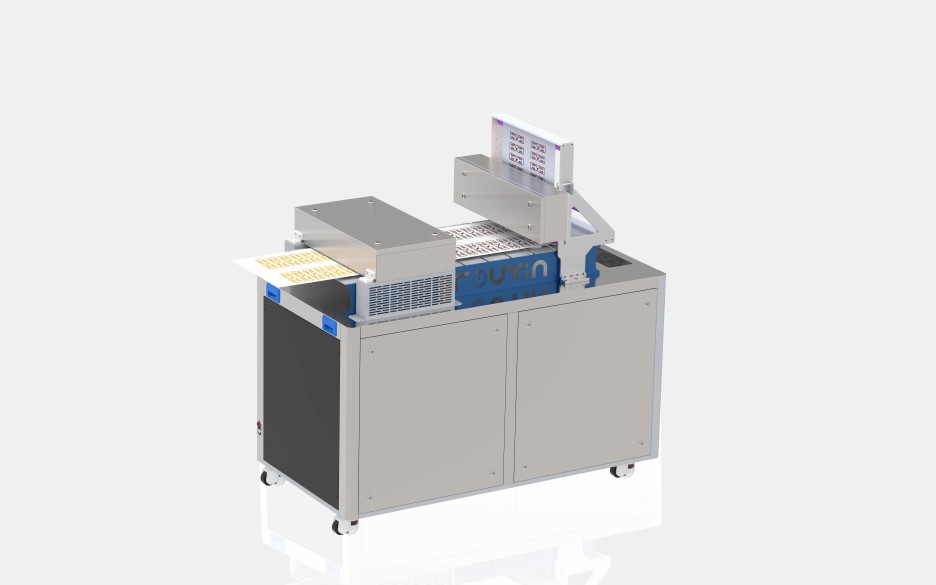

光子燒結系統模塊化、極小占地面積、功率低，
銅漿保證低阻抗下成本極低。
根據客戶不同工況產線進行定制化設計，
可調整材料配方、預烘方式、燒結參數等

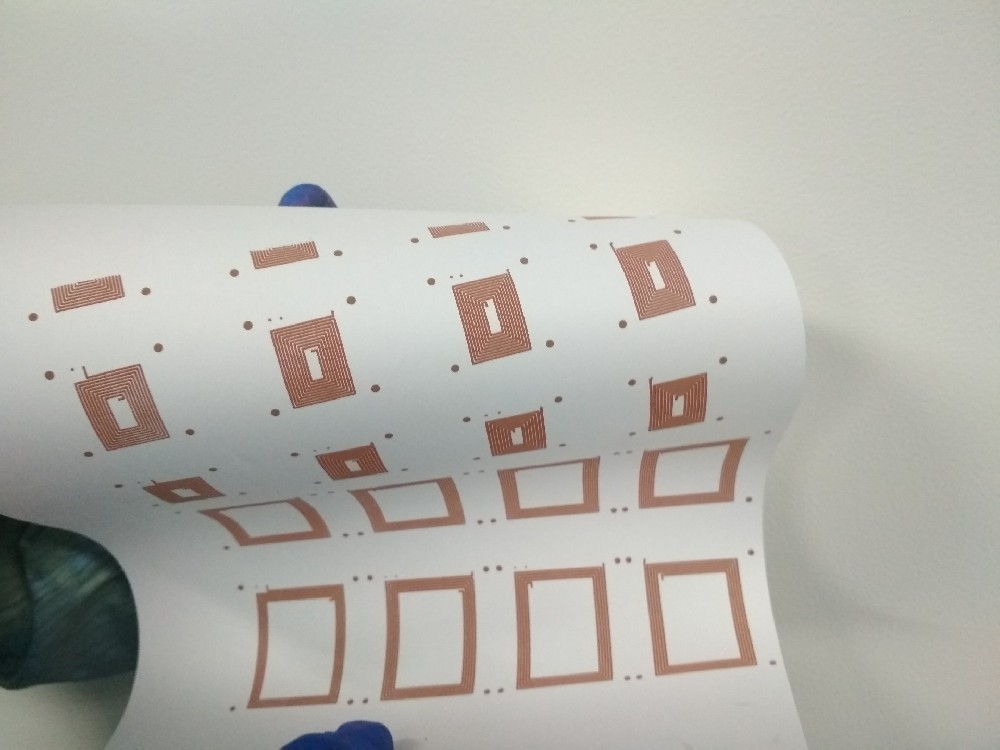

不依賴基底材料性質，可卷對卷大面積印刷，
使塑料、紙基、布料上印刷電路得以實現
全國7*24小時全天候在線服務，
承諾24小時內到達客戶工廠

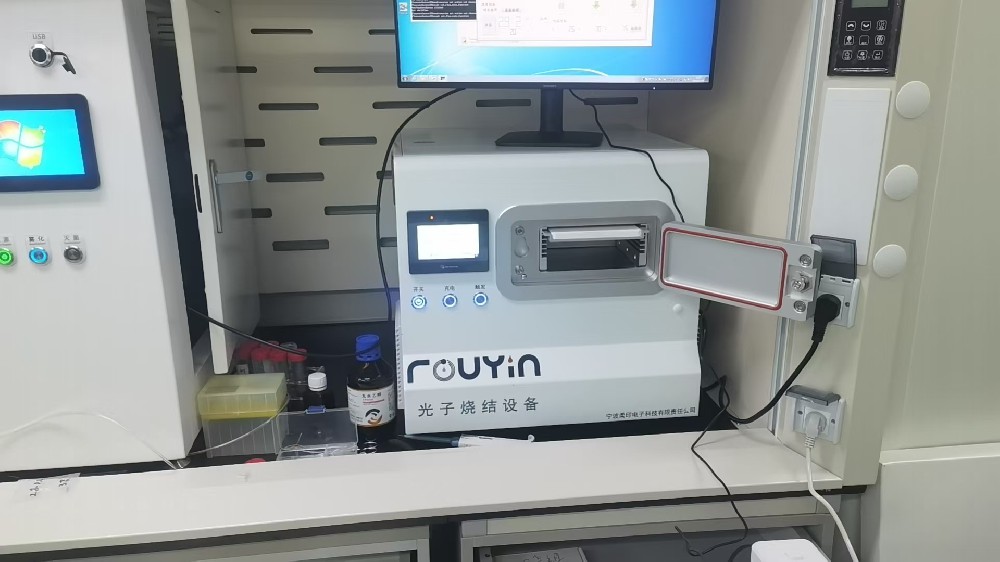

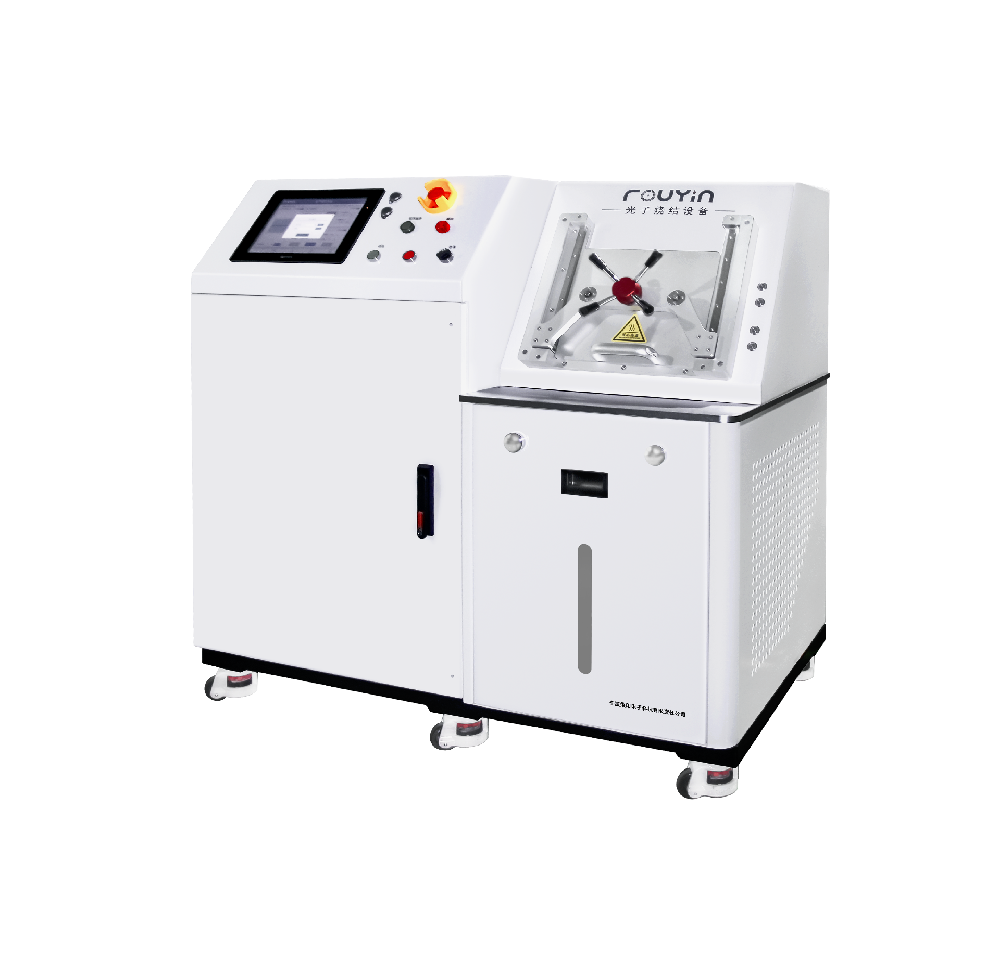

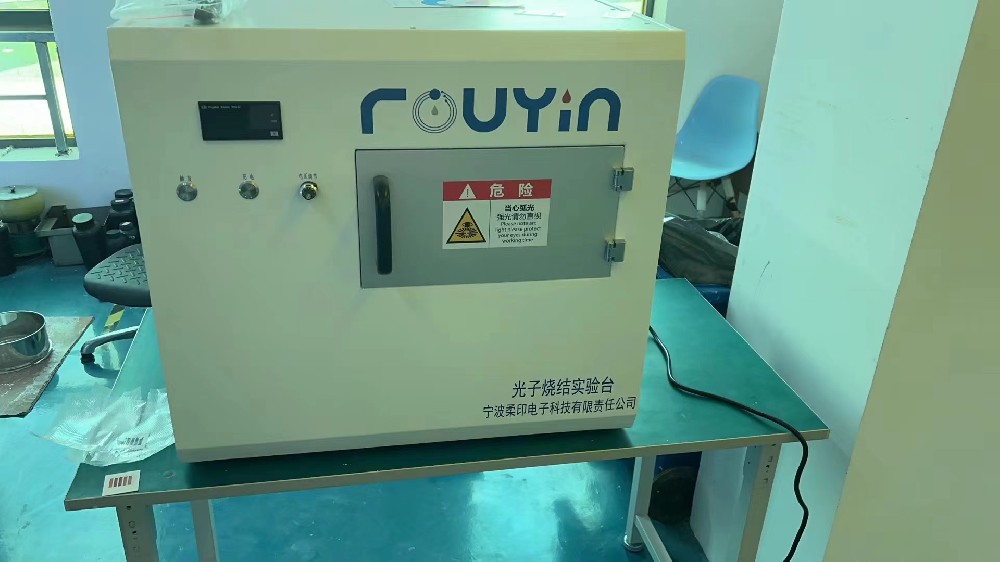

納米導電銅漿、光子燒結后處理設備
科技革新、精益求精、團結合作，以人為本
寧波柔印電子科技有限責任公司成創立于2017年，位于浙江省寧波市鄞州區金谷中路西165號，占地面積2000平方米。由中國工程物理研究院脈沖強光團隊與中國科學院材料團隊共同組建而成。本公司深耕印刷電路板方向，致力于研究與開發光子燒結系統、基于納米銅材料的導電漿料，擁有從材料配方、設備制造的印刷電子全產業鏈技術。公司集結了一批在印刷電子技術領域具有先進技術和深厚經驗的人才隊伍，在印刷電子材料、設備及產...
了解詳情 >>10月23-25日，寧波柔印電子受邀參加第十四屆中國國際納米技術產業博覽會（以下···
寧波柔印電子受邀參加2024年9月26日-28日在武漢華美達光谷大酒店召開的“第···
寧波柔印電子受邀參加2024年8月31日至9月1日在北京召開的2024中國鈣鈦礦···
一、技術簡介光子燒結是使用閃燈的脈沖光對薄膜進行高溫熱處理。當在塑料或紙張等低溫···
